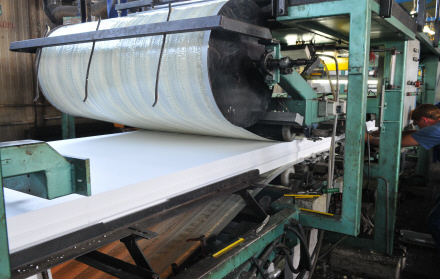

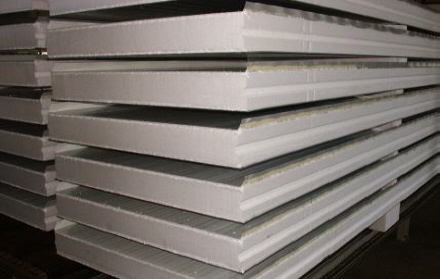

Linia technologiczna angielskiej firmy IsoWall produkuje płyty warstwowe z rdzeniem ze styropianu. Płyty produkowane na tej linii składają się z okładzin z blach stalowych ocynkowanych i powlekanych poliestrem oraz rdzenia ze styropianu samogasnocego o grubości od 50 do 300 mm oraz maksymalnej długości do 15m a efektywna szerokość płyty wynosi 1200 mm.
Do klejenia okładzin ze styropianem stosowany jest nowoczesny dwuskładnikowy klej poliuretanowy który zapewnia trwałe i wytrzymałe złącze przez co płyta pełni rolę konstrukcyjną. Produkowane płyty charakteryzują się unikalnym zamkiem, pozwalającym na montaż hermetycznych pomieszczeń np. chłodnie, komory z kontrolowaną atmosferą oraz unikalnym uszczelnieniem pióro-wpust dzięki któremu podczas montażu płyt nie wymagana jest żadna dodatkowa uszczelka.

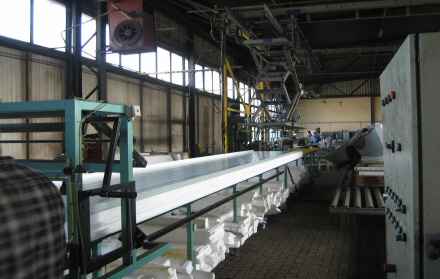

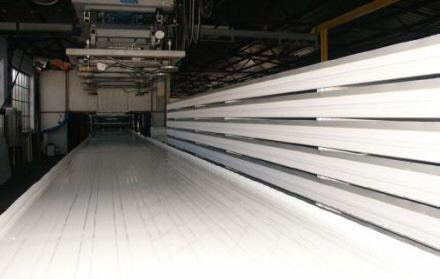

Linia technologiczna do produkcji płyty warstwowej składa się:

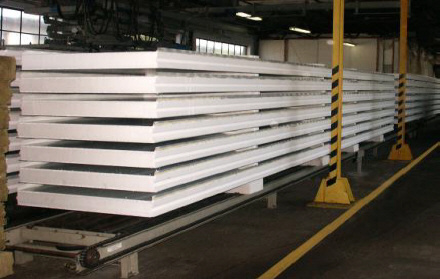

1. Systemu podającego płyty styropianowe,
2. Rozwijaków do kręgów blach,
3. Systemu frezowania styropianu pióro-wpust,

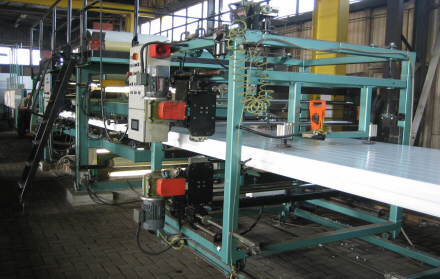

4. Prasy klejącej kontynuacyjnej,
5. Systemu odmierzania i cięcia na zadane długości,

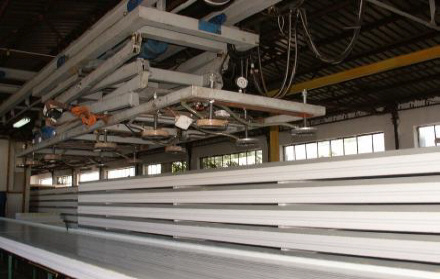

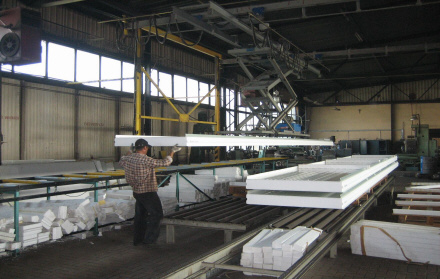

6. Autostakera próżniowego,

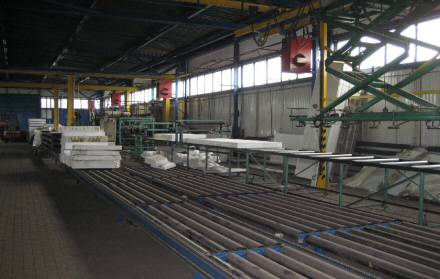

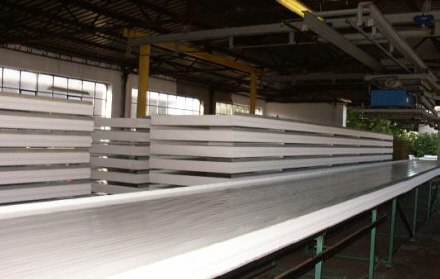

7. Systemu rolek transportujących.
Dane techniczne linii do produkcji płyty warstwowej:
Grubość profilowanej taśmy: Ø 0,5 – 0,55 mm,
Szerokość profilowanej taśmy: 1250 mm,
Sposób podawania taśmy: rolki ciągnące w prasie,
Długość profilowanych blach: 800 m (długość blachy na zwoju 4 t),
Długość linii kompletnej: 38 m,
Szerokość linii: 2,5 m (z przenośnikiem łańcuchowym 4,3 m),
Wysokość linii: 4,6 m,
Ciężar: prasa 6 t,
Moc zainstalowania: 24 kW (silniki) + 20 kW (grzałki),
Prędkość lini: 1,5 – 3,5 m/min,
Sposób klejenia: klej poliuretanowy,
Rodzaj wsadu izolacyjnego: styropian, wełna mineralna,
Sterowanie prędkością klejenia: ręcznie

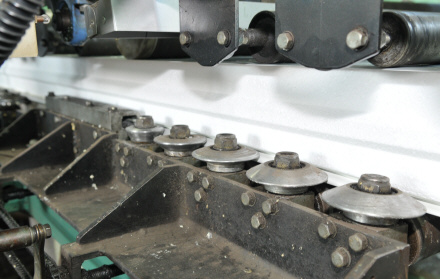

Układ przetłaczania: zespoły profilujące (rolki metalowe) – mikrofala,
Agregat hydrauliczny moc: ok. 3 kW,
Sposób cięcia: przecinarka mechaniczna z cyfrowym zadawaniem wymiarów,
Sposób cięcia płyty: mechaniczny z jednoczesnym zaginaniem krawędzi.
Dane techniczne rozwijaka :
Typ rozwijaka: hydrauliczny,
Średnica otworu kręgu: Ø 508 mm,
Sterowanie rozwijakiem: ręczne (śruba regulacyjna),
Rozprężanie zwoju: hydraulicznie (pompa hydrauliczna, ręczna),
Maksymalny ciężar zwoju: do 4,0 ton,
Szerokość taśmy: 1250 mm,
Ciężar rozwijaków: 270 kg/szt.
Możliwości produkcyjne: do 1000 m2/zmiana.
Ilość minimalna do obsługi linii: 6 osób + 1 osoba obsługa wózka widłowego.

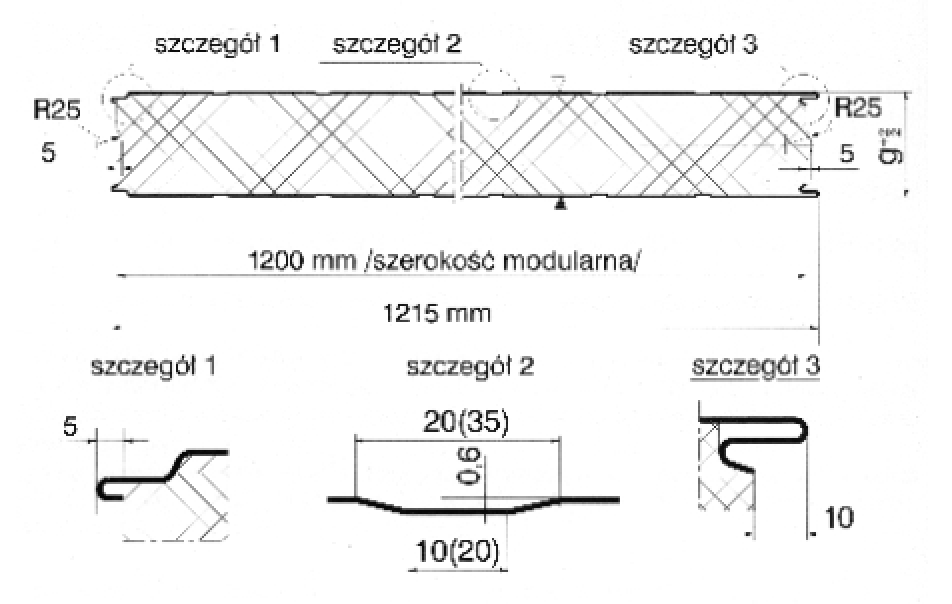

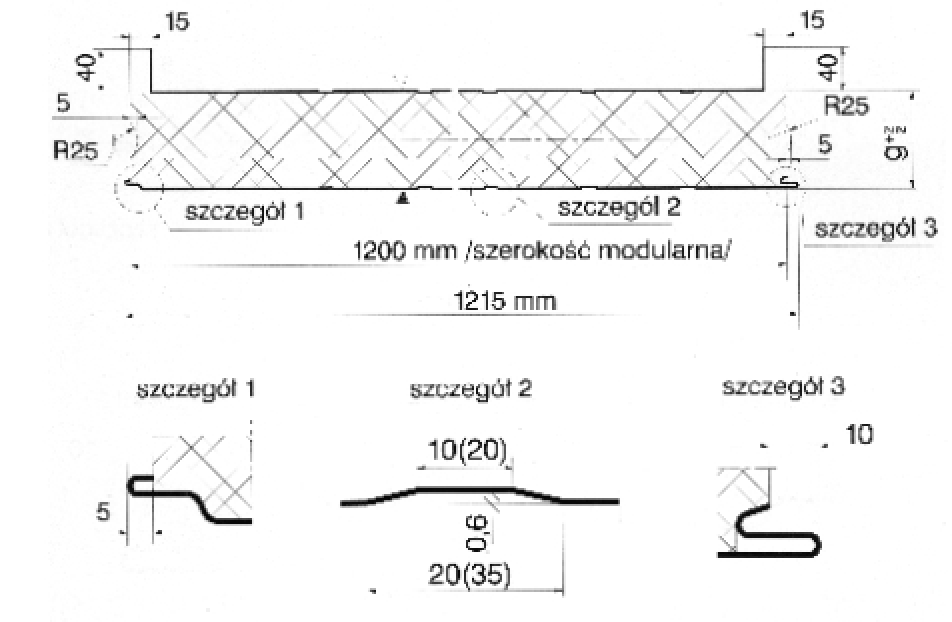

Rysunek techniczny – płyta ścienna
Rysunek techniczny – płyta dachowa
